Вертикальные солнечные часы

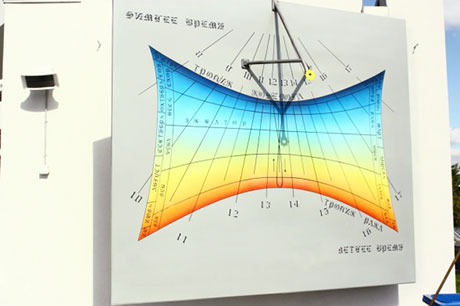

Это редкая конструкция солнечных часов, в которых гномон, указывающий на Полярную звезду, нижним концом соединен с диоптром. Световое отверстие в виде Солнца с короной отбрасывает зайчик на вертикальный щит-циферблат, на поверхности которого нанесена система дат и часов. Плоскость часов ориентирована в направлении запад-восток.

Сверху вниз по стенду идет веер прямых линий, размеряющих часы и минуты, а по горизонтали – пучок гипербол, вдоль которых тень от Солнца скользит в разные месяцы на разной высоте. Солнечный зайчик одновременно указывает время суток и время года.

Хорошо видно, что в день летнего солнцестояния, когда Солнце отдаляется максимально высоко от небесного экватора и достигает тропика Рака, зайчик ходит по нижней кромке координатной сетки. В дни весеннего и осеннего равноденствий солнечный круг пройдет по средней горизонтальной линии, по экватору. А зимой зайчик будет ходить по верхам.
