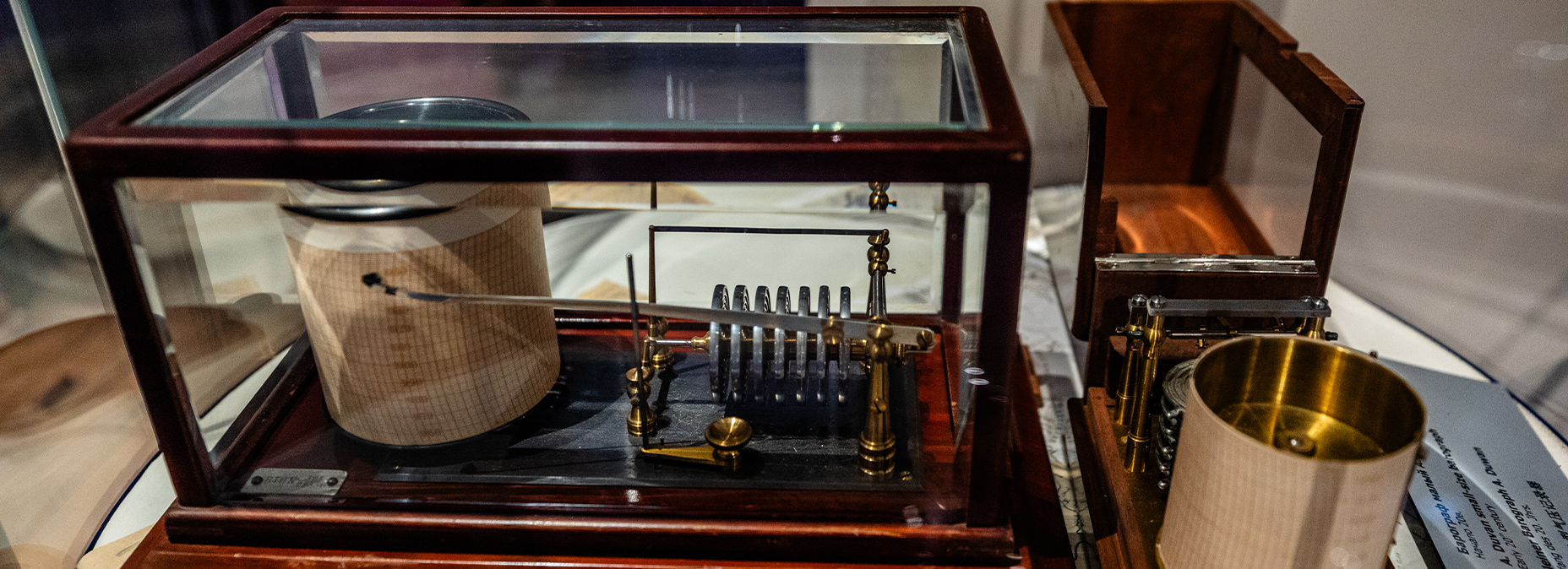

Барограф (от древнегреческих слов: βάρος - тяжесть и γράφω - пишу) - самопишущий прибор для непрерывной записи значений атмосферного давления. Применяется на метеорологических станциях, самолётах и аэростатах для регистрации высоты по изменению давления. Первые барографы появились во второй половине 18 века в Шотландии и с тех пор много раз усовершенствовались в разных странах. В общем виде барограф состоит из приёмной и регистрирующей частей. В зависимости от принципа действия приёмной части барографы разделяют на анероидные (безжидкостные) и ртутные. Принцип действия анероидных барографов следующий. Приёмная часть состоит из блока анероидных коробок, которые реагируют на изменения давления. Блок соединён со стрелкой, на конце которой находится тонкое пишущее перо. При увеличении давления блок коробок сжимается, при уменьшении – расширяется. Эти колебания записываются на бумажном бланке. По времени полного оборота барабана барографы подразделяются на суточные и недельные.

В наше время традиционные регистрирующие барографы обычно заменяются электронными метеорологическими приборами, которые используют компьютерные методы для регистрации атмосферного давления. Они дают большую продолжительность записи и выполняют анализ полученных данных для прогнозирования погоды. Но старые механические барографы, изготовленные из высококачественного дерева и латуни, высоко ценятся коллекционерами.
